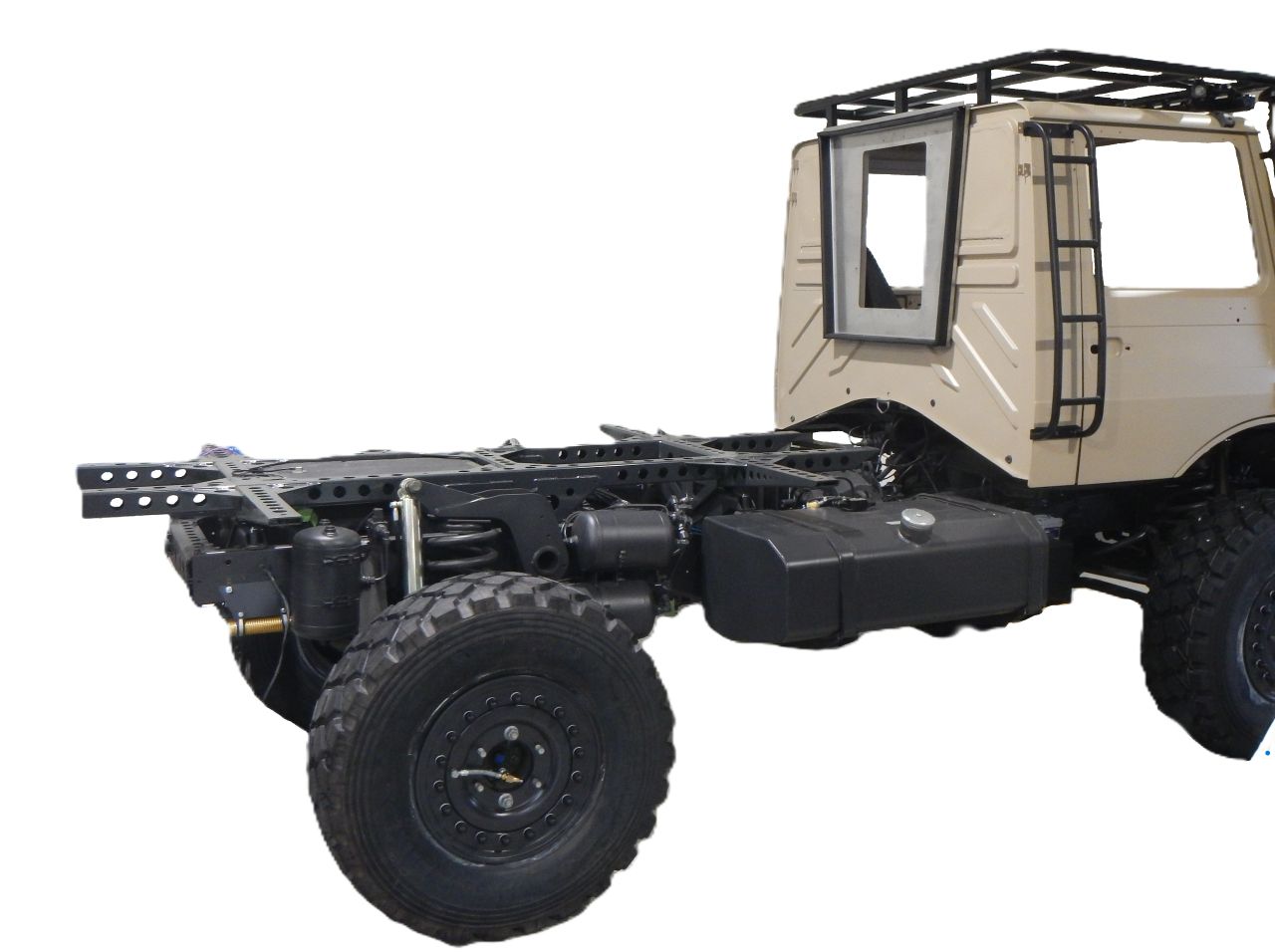

Unimog Hilfsrahmen – 2×3 Punktlagerung
Unser selbst entwickelter Hilfsrahmen wurde von Mercedes-Benz Aufbaurichtlinie geprüft. Er hat neben seinem extrem geringen Gewicht von ab ca. 127kg auch eine niedrige Aufbauhöhe von 215mm Oberkante Hilfsrahmen zu Mitte Drehpunkt Quertraversen. Um die Stoßdämpferaufnahme auszusparen, können unsere Radkästen verwendet werden. Weitere Vorteile sind der modulare Aufbau, der mit unserem optionalen Zubehör wie Wassertank, Batteriekasten und Kofferaufbau kombinierbar ist. Der Rahmen wird aus hochwertigem Rahmenstahl S355 in Deutschland gefertigt und wird 3-fach beschichtet (TZP/KTL und Pulver) Korrosionsschutzklasse QR6000. Farbe RAL 7350 Novagrau
Die Befestigung des Aufbaus erfolgt mit 17 x M12 und zusätzlicher Klebung mit Montagekleber.
Zur Auswahl des passenden Hilfsrahmen werden die Rahmenhöhe (Höhe des U-Profils außen an der Hecktraverse), der Durchmesser des Zentralrohrs (Rohrdurchmesser des Verbindungsrohrs der Stoßdämpfer Halter) und der Radstand / Achsabstand benötigt.
Auf Sonderwunsch gegen Aufpreis können noch folgende Rahmen geliefert werden (Einzelanfertigung).
- Rahmen für U4023 mit Radstand 3850mm
- Rahmen für U4000 mit Radstand 3250mm
- Rahmen für U1550L Doppelkabine mit Radstand 3700mm
